針對同一設備平臺生產不同產品型號的設備，通常設置產品型號選擇功能，而針對多型號的產品，使用觸摸屏自帶的配方數據功能是最簡單且容易實現的辦法。

下面介紹一個項目實例，針對西門子系列的產品PLC和觸摸屏的配方案例。

項目說明：

在一塊布上焊接拉鏈，拉鏈上邊有一層固化的膠，通過加熱擠壓將拉鏈與布粘合在一起。

產品型號特點：

布的材質一致，拉鏈材質一致，布的長和寬不同，布的正反面需要識別。

設計方案：

伺服電機帶動工裝移動調整布的寬度；視覺相機檢測布的正反面標記；加熱系統負責加熱；氣缸帶動加熱工裝移動負責拉鏈與布擠壓粘合。

信息提?。?/span>

不同產品型號需要不同的參數：伺服位移、視覺檢測程序、視覺檢測位置

一、配置說明

CPU：1215C DC/DC/DC ；HMI：KTP700 Basic PN

二、配方數據結構

根據項目設計情況制定配方數據結構，以二種型號為例，如下圖所示：

三、PLC建立數據參數塊

通常情況設計中，將配方數據參數單獨建立數據塊，而且變量使用“保持”型，如下圖所示：

四、HMI配方設置

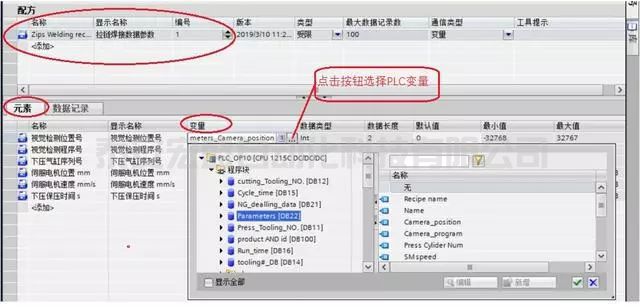

在項目樹中雙擊“配方”，設置配方名稱和配方元素，鏈接PLC變量，設置如下圖所示

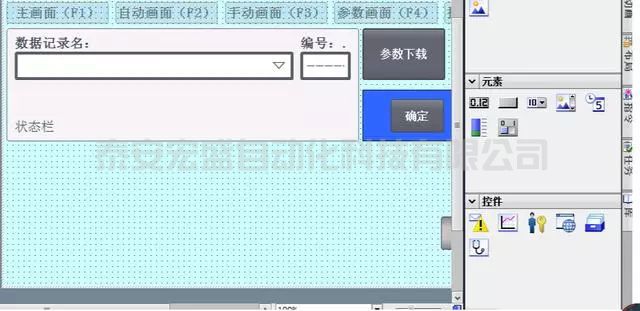

五、配方參數設置畫面

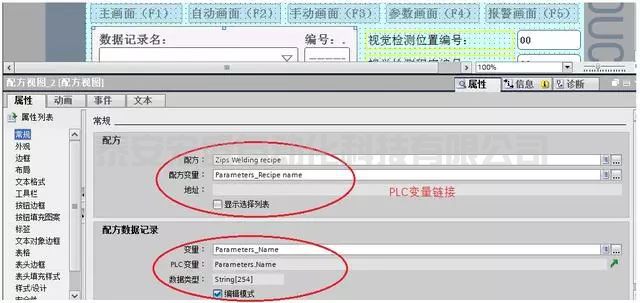

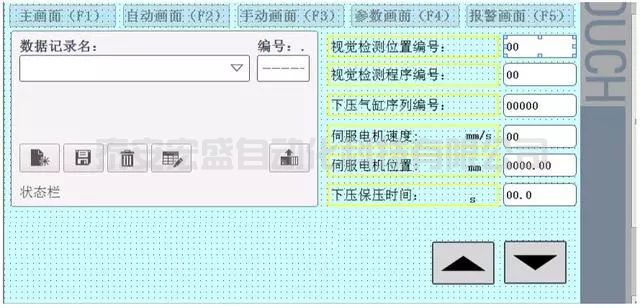

添加參數設置畫面，工具箱—控件—添加“配方視圖”，添加數據元素編輯框I/O域（輸入輸出變量），鏈接PLC過程變量，如下圖所示

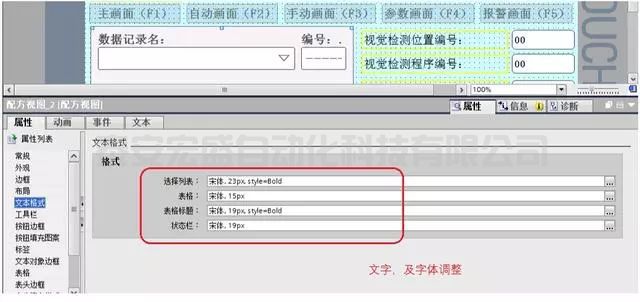

六、配方視圖控件屬性設置

七、參數選擇畫面設置

此畫面僅供操作人員切換產品型號使用，不能對參數進行修改。

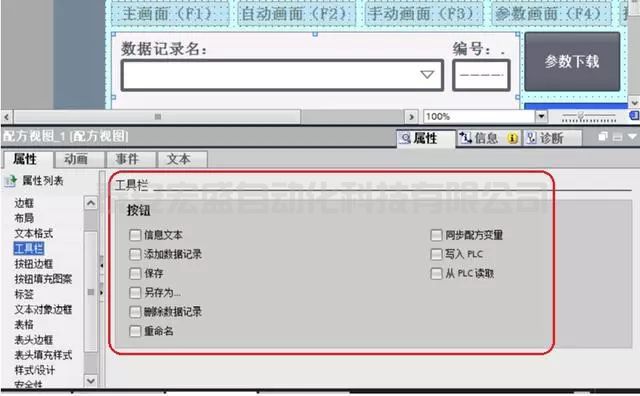

添加“配方視圖”控件，控件屬性中工具欄不使用編輯輔助按鈕，只留下拉菜單選件。

常規屬性與參數設置畫面控件屬性設置一致。

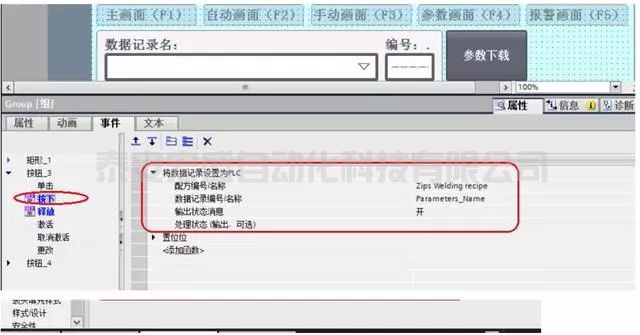

設置“參數下載”按鈕，負責將選定的型號參數，下載至PLC中。

八、操作演示

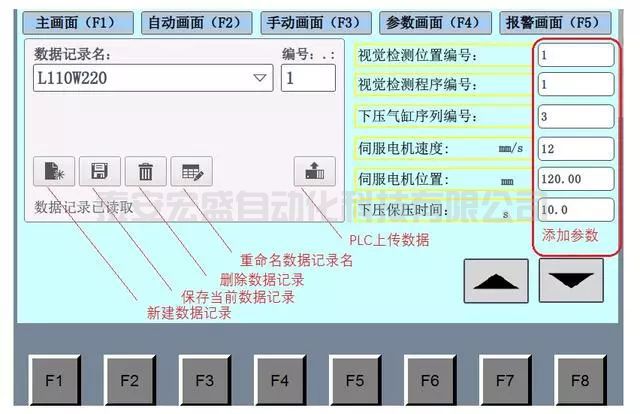

1、進入?yún)?shù)設置界面——使用配方視圖控件——新建數據記錄——（添加型號名稱）——添加產品型號參數——保存當前數據記錄，如下圖所示

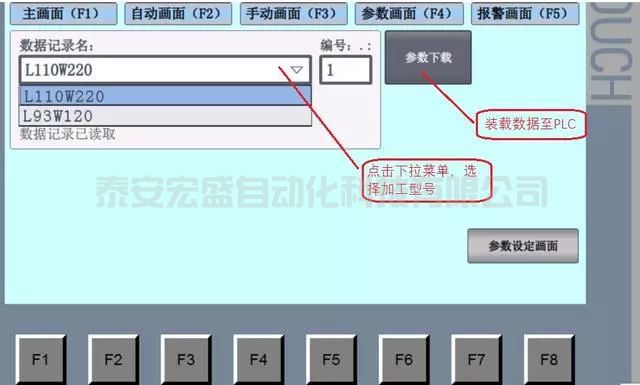

2、進入選擇參數設置界面——點擊下拉菜單——選擇加工型號——參數下載，如下圖所示：
