V90通過工藝對象在1200上的使用 _

作者：小編時間：2025-07-17 11:50:02 點擊：次

配置CU參數

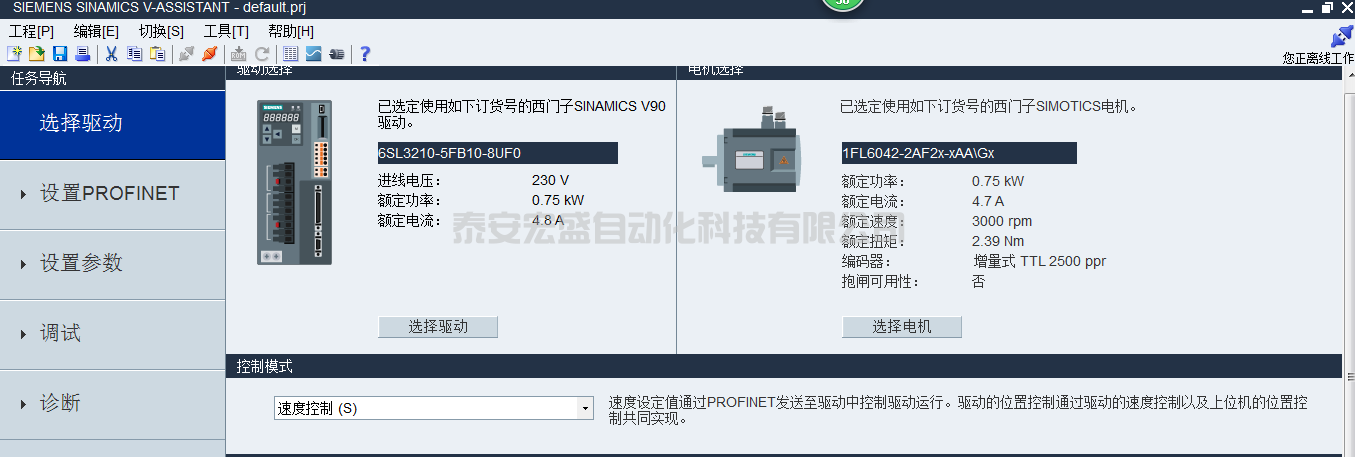

打開V-Assistant,新建工程
選擇驅動

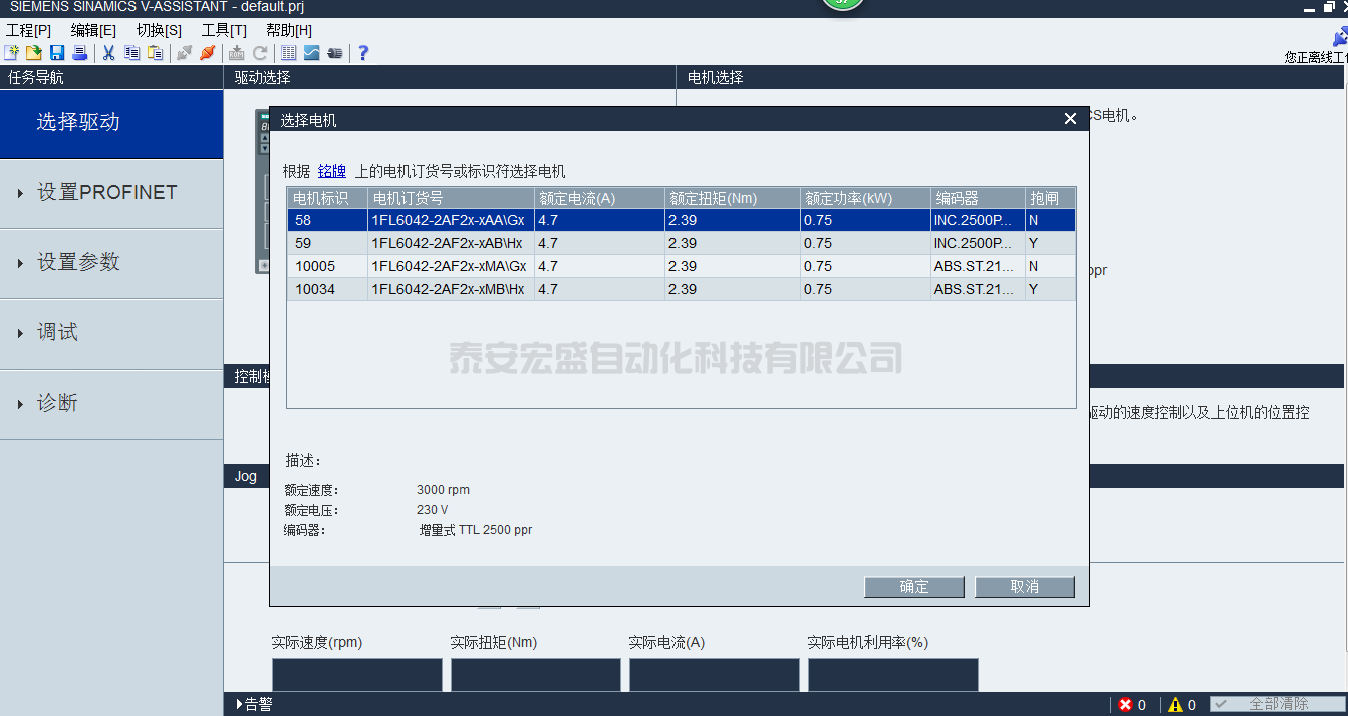

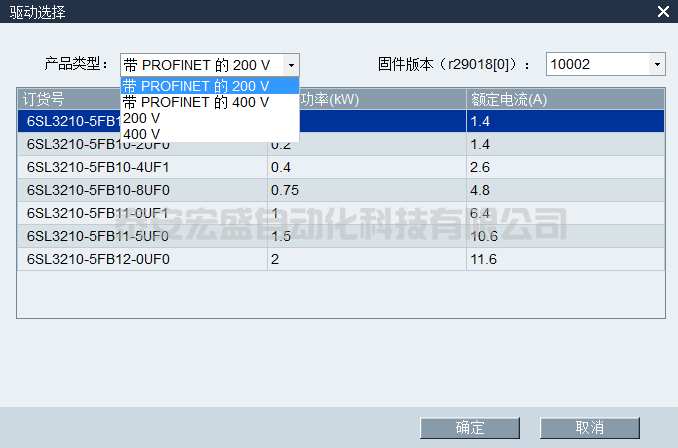

選擇電機型號
選擇控制模式

V90伺服定位控制方式分為兩種，一種是通過工藝對象，另外一種是通過EPOS標準塊:
a.如果選用工藝對象控制伺服電機，控制模式選用速度控制。報文選用標準報文3.
b.如果選用EPOS標準塊控制伺服電機，控制模式選用基本定位器控制（EPOS）。報文選用報文111.

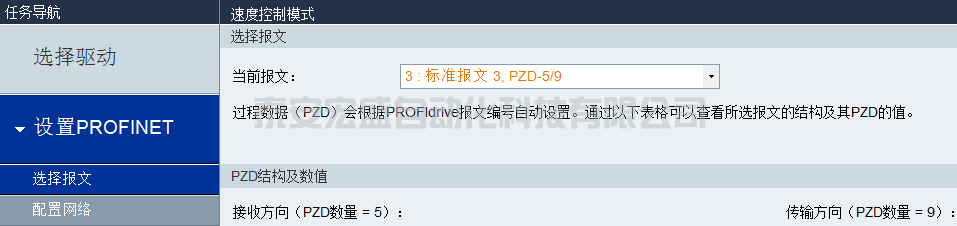

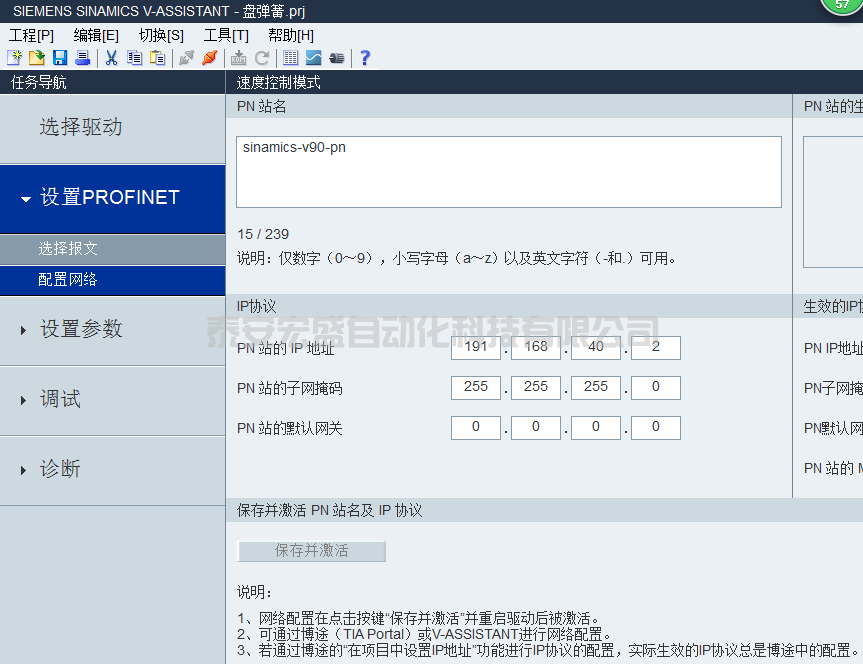

設置PROFINET

注意：PN站名和IP地址要和博圖組態一致。在配置完設備名稱以及 IP 地址之后，必須保存參數并重啟驅動來激活配置。

設置參數

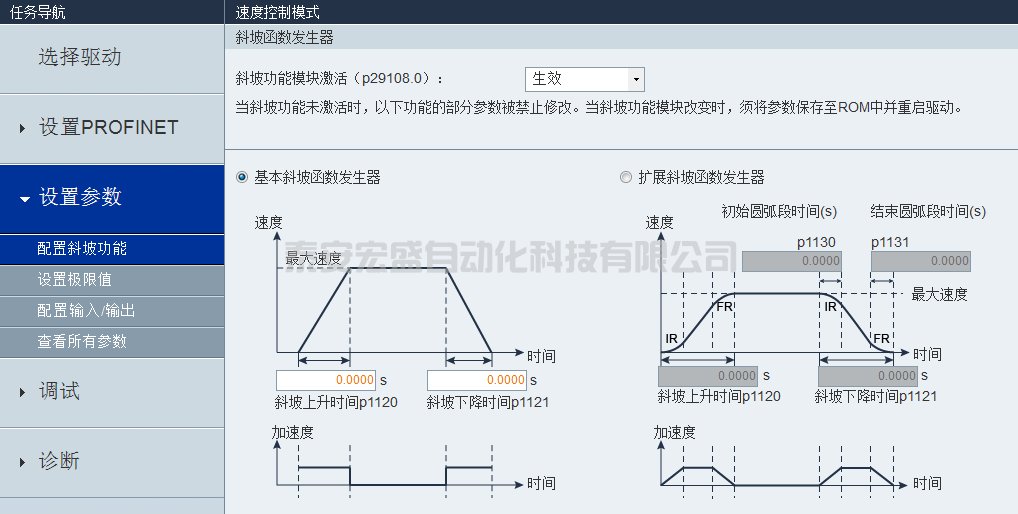

由于 S7-1200 軸工藝對象中已經組態了軸運行的加減速時間，所以在SINAMICS V-ASSISTANT 側激活斜坡功能模塊并將斜坡上升時間和斜坡下降時間設置為 0.0000 S

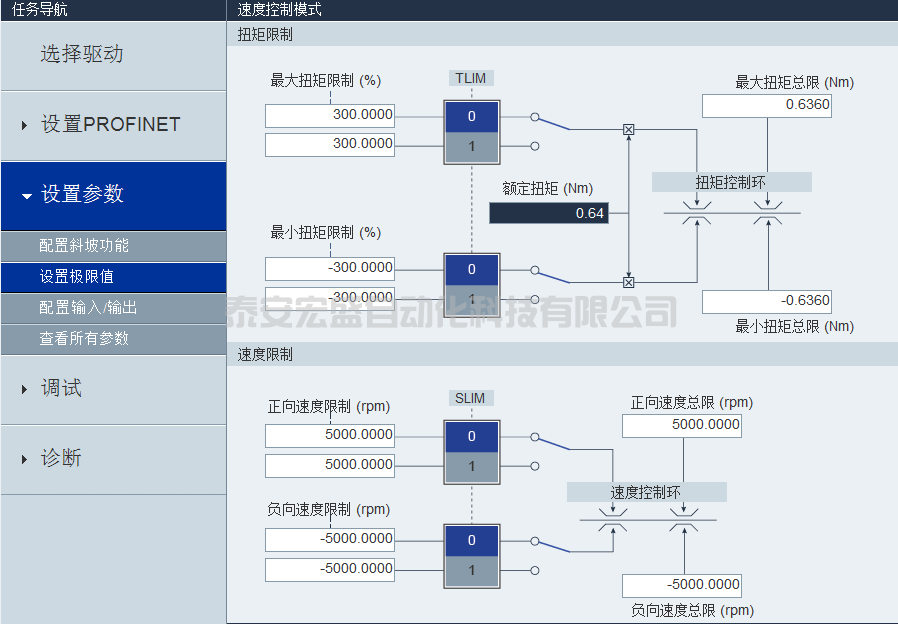

設置限值：扭矩和速度參數查閱電機銘牌或手冊填寫。

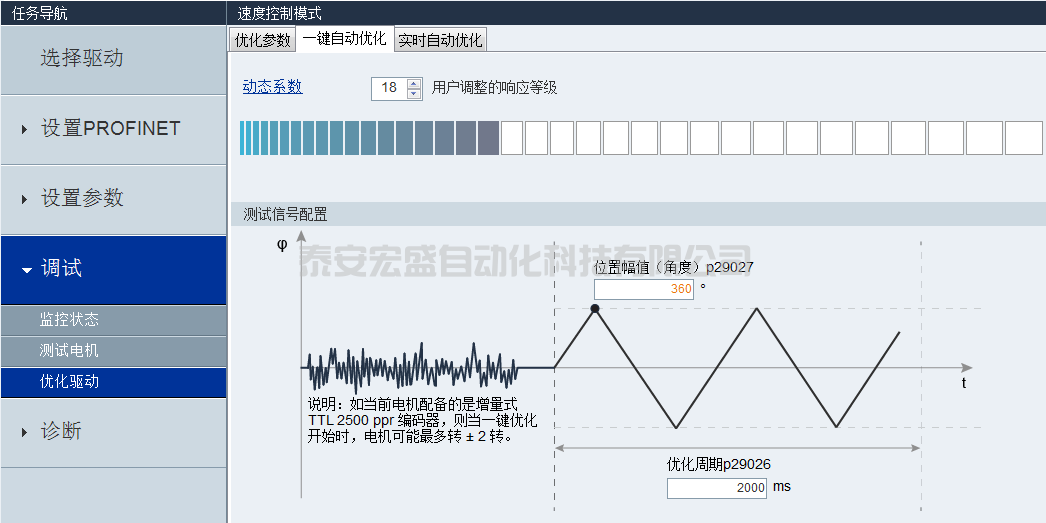

優化電機（動態調式）：

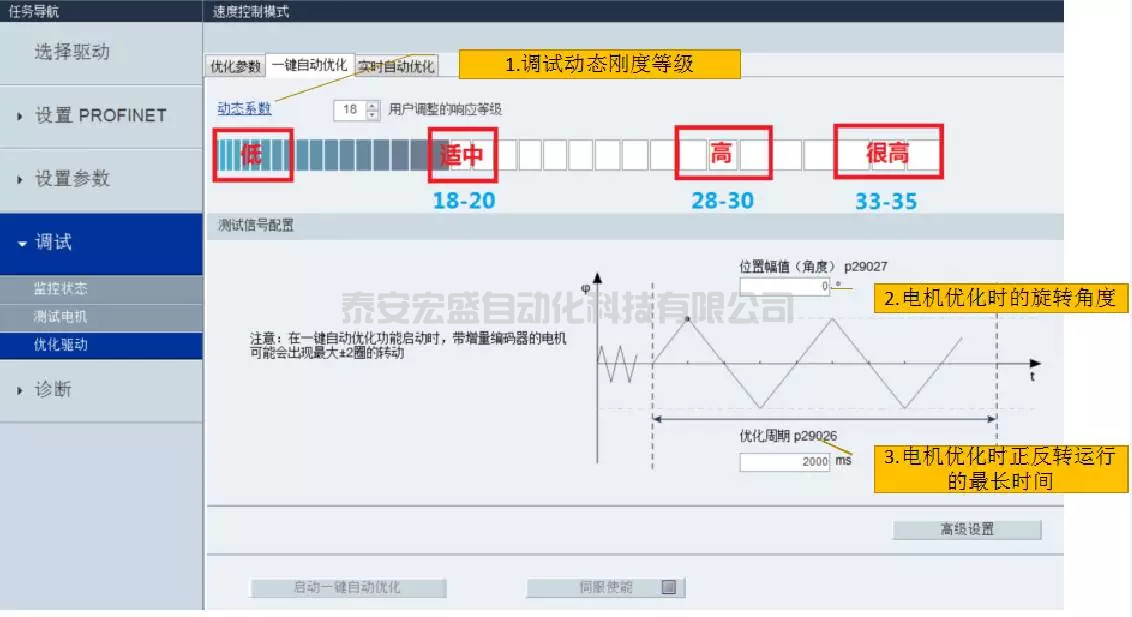

動態剛度等級：這是優化V90伺服電機的動態性能參數，數值越高，電機的動態相應特性越好。但是，過高的動態響應特性會引起電機的諧振，導致整個控制系統不穩定，根據擺動的需求選擇合適的范圍。
電機優化的旋轉角度：絕對值型編碼器建議為180°，增量型編碼器建議為720°
電機優化時正反轉運行的最長時間：通常按照默認的2000毫秒填寫即可。

配置工藝對象

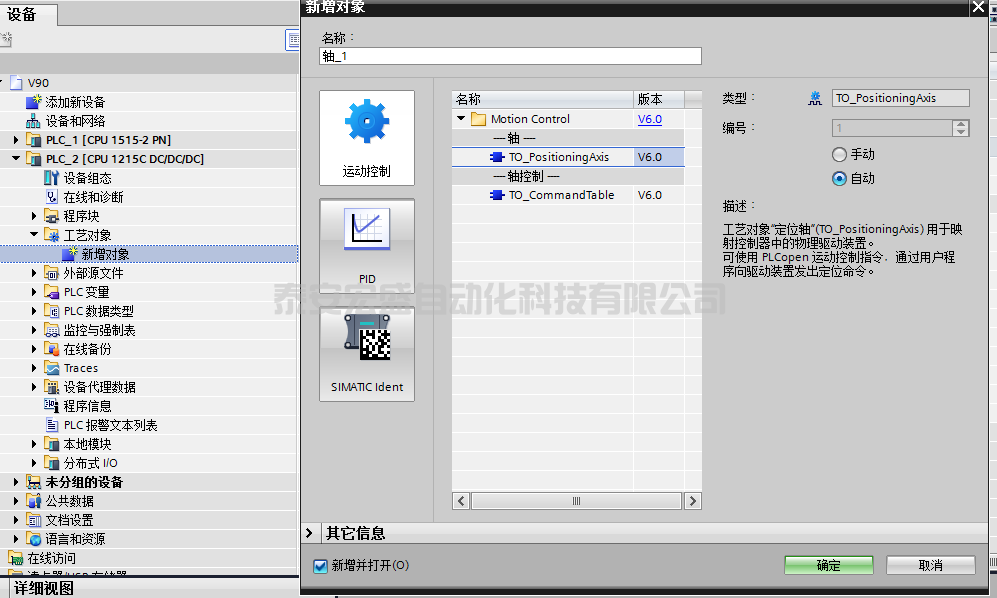

添加工藝對象，選擇TO_PosotioningAxis

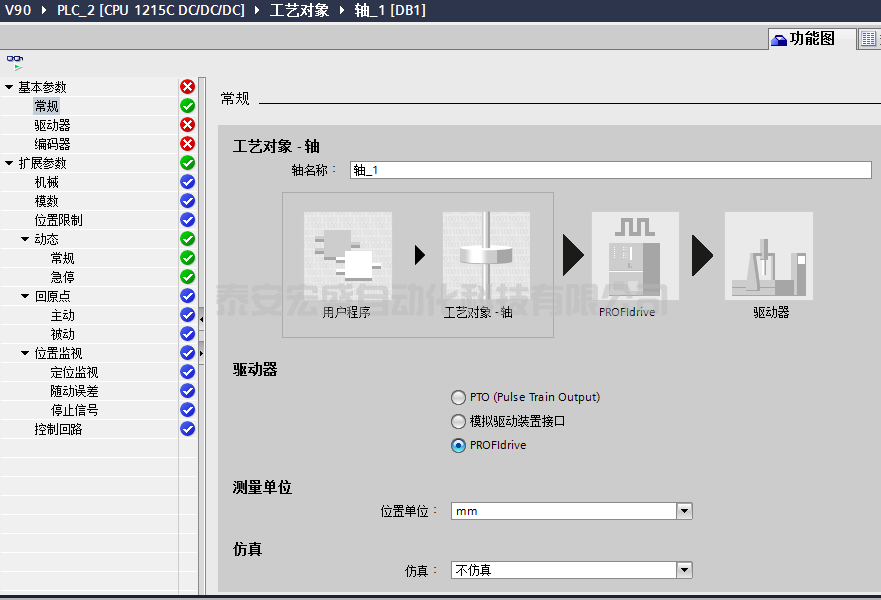

常規設置，選擇PROFIDrive

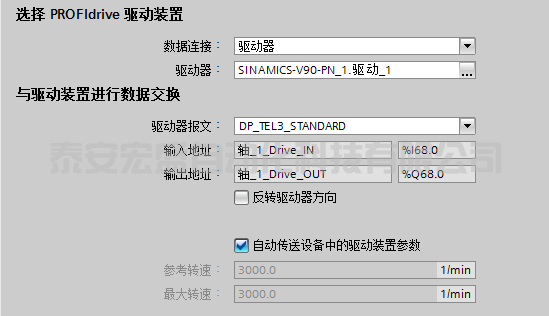

驅動器設置，選擇標準報文3

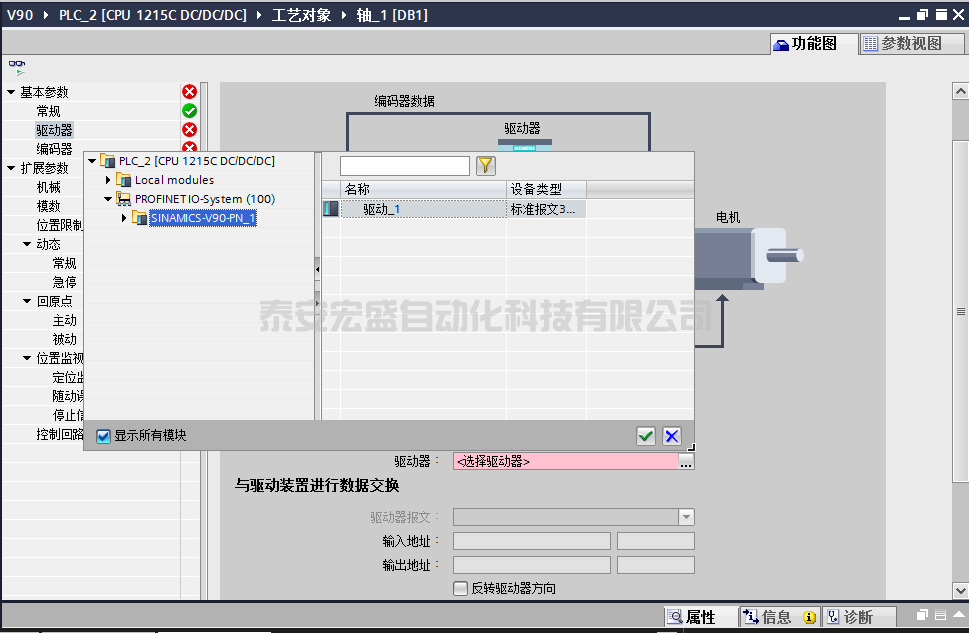

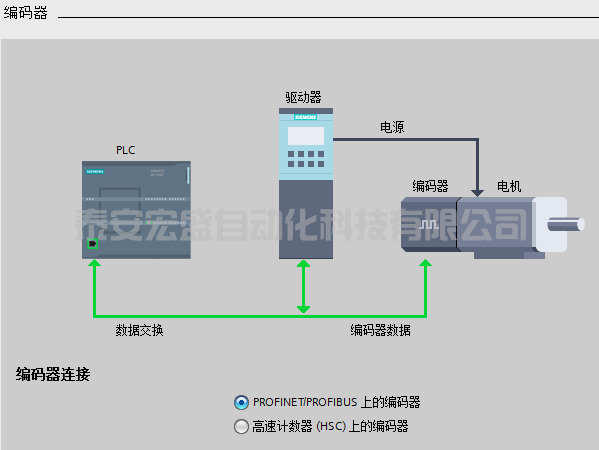

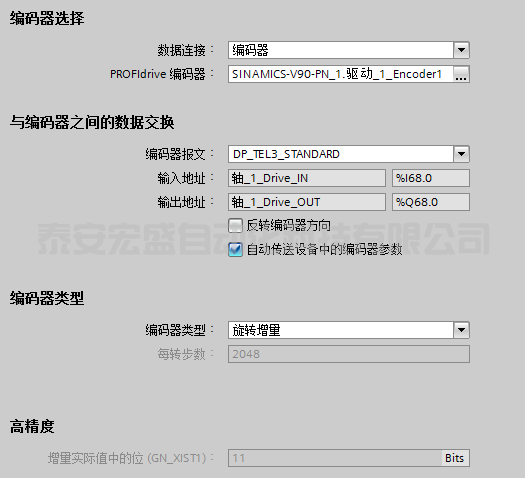

設置編碼器，選擇PROFINET上的裝置
編碼器選擇”的步驟和驅動器設置步驟一樣。

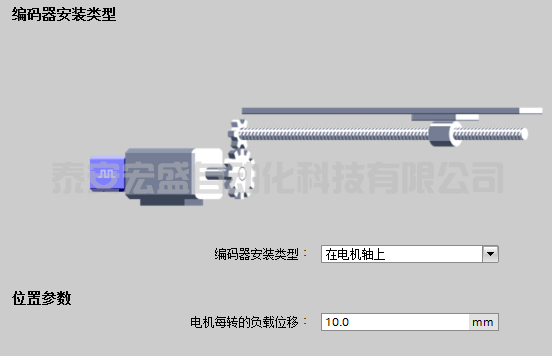

填寫拓展參數，絲杠一轉的位移

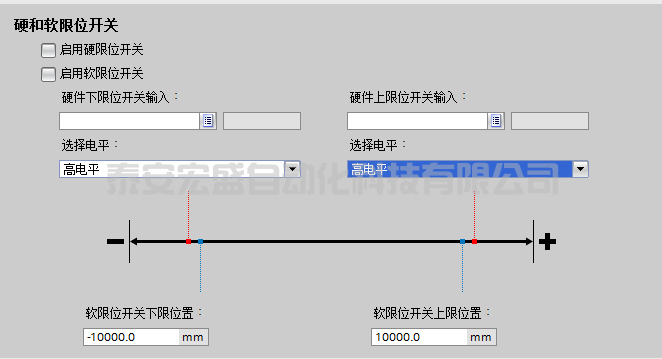

位置限制設置

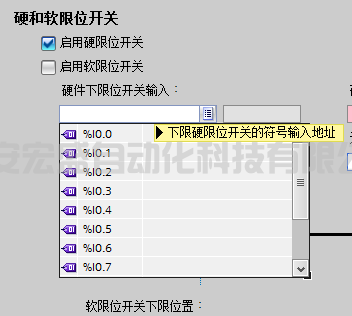

如果系統有限位開關要勾選“啟用硬限位開關”并且填入開關的符號地址。當限位開關感應到后，伺服電機立即停止。此時伺服讀取的當前位置會發生變化，和實際數值不符，需要讓電機反方向運轉，離開限位開關，并斷電重啟。

動態常規設置

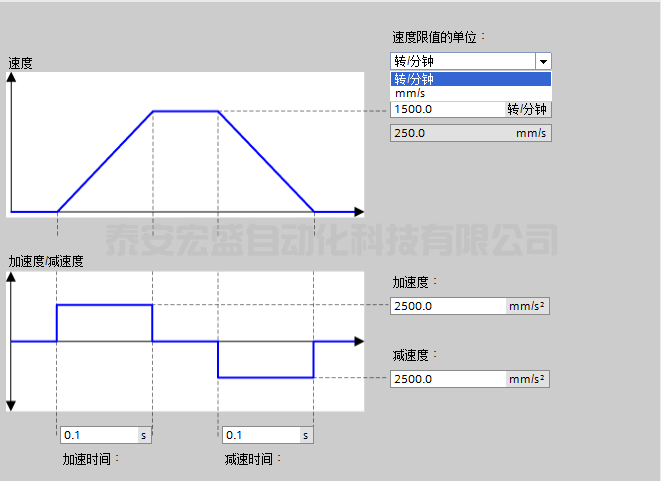

加減速度的斜坡時間設置為0.1，可以時伺服電機快速啟動和停止。此處是設置伺服電機的啟動和停止時間。

主動回原點設置

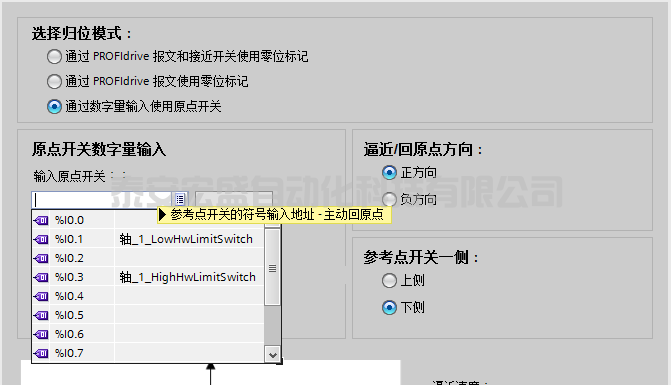

系統如果有原點開關，需要勾選“通過數字量輸入使用原點開關”，并輸入開關地址。
只對主動回原點參數進行設置，被動回原點采用默認。

隨動誤差設置

當運行伺服電機提示超出范圍錯誤時，可以通過修改“最大隨動誤差”和“隨動誤差”參數來解決錯誤。

電機抱閘功能：

對于 400 V 系列伺服驅動，電機抱閘接口（X7）集成在前面板。將其與帶抱閘的伺服電機連接即可使用電機抱閘功能。
對于 200 V 系列伺服驅動，沒有集成單獨的抱閘接口。為使用抱閘功能，需要通過控制狀態接口（X8）將驅動連接至第三方設備。
電機抱閘用于在伺服系統未激活（如，伺服系統斷電）時，停止運動負載的非預期運動（如，在重力作用下的掉落）。伺服電機在斷電后可能因為其自身重量或者受到外力而發生意外移動。
帶抱閘版本的伺服電機中內置了抱閘：

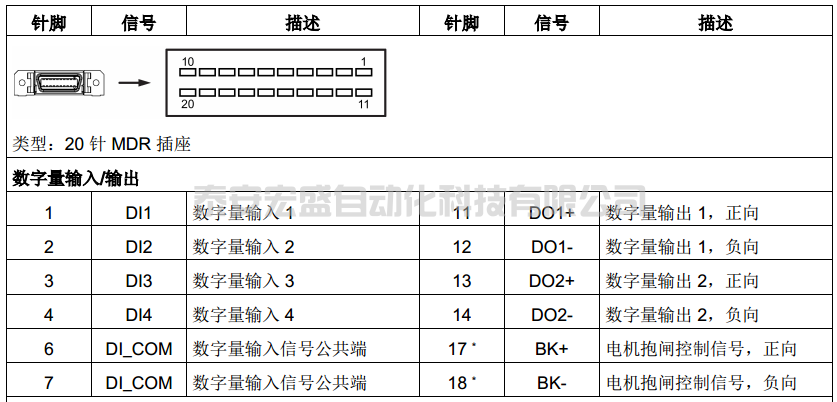

以上是伺服控制器X8接口
抱閘僅用實現于“保持”功能，即僅用于保持負載的靜止狀態。不得用于對運動中的負載進行制動。只能對已停止的電機使用抱閘。
抱閘在電機斷電的同時即激活。

控制程序

REGION 動作路徑長度，最大設置不能超過18
    IF #H_Collection.ButtonAndStatus.In_MoveNumber_Mannual > 18 THEN
        #H_Collection.ButtonAndStatus.In_MoveNumber_Mannual := 18;    END_IF;
END_REGIONREGION 邏輯處理
    // 手動    #MannualStart := #In_Mode.ManualMode AND #In_MoveCondition AND #H_Collection.ButtonAndStatus.Button_Mannual;

    //自動    #AutoStart := #In_Mode.AutoMode AND #In_MoveCondition AND #In_MoveAutoCondition AND #InOut_MoveAuto;

    //Home
    #JogHome := #In_Mode.ManualMode AND #In_HomeCondition AND (#H_Collection.ButtonAndStatus.Button_Home OR #In_Mode.HomeMode);END_REGIONREGION JOG點動

    //硬限位激活    IF #In_HwLimitActive THEN
        //上限        IF #H_Collection.ButtonAndStatus."Button_JOG+" AND #In_Mode.ManualMode THEN
            #Velocity := #H_Collection.ButtonAndStatus.In_Value_JogVel;            IF #In_Axis.PositionLimits_HW.MaxSwitchLevel THEN
                #"JOG+" := #H_Collection.ButtonAndStatus."Button_JOG+";            ELSE
                #"JOG+" := FALSE;            END_IF;        ELSE
            #"JOG+" := FALSE;        END_IF;
        //下限        IF #H_Collection.ButtonAndStatus."Button_JOG-" AND #In_Mode.ManualMode THEN
            #Velocity := #H_Collection.ButtonAndStatus.In_Value_JogVel;            IF #In_Axis.PositionLimits_HW.MinSwitchLevel THEN
                #"JOG-" := #H_Collection.ButtonAndStatus."Button_JOG-";            ELSE
                #"JOG-" := FALSE;            END_IF;        ELSE
            #"JOG-" := FALSE;        END_IF;

    //軟限位激活    ELSE
        //上限        IF #H_Collection.ButtonAndStatus."Button_JOG+" AND #In_Mode.ManualMode THEN
            #Velocity := #H_Collection.ButtonAndStatus.In_Value_JogVel;            IF #In_Axis.ActualPosition < #In_Axis.PositionLimits_SW.MaxPosition THEN
                #"JOG+" := #H_Collection.ButtonAndStatus."Button_JOG+";            ELSE
                #"JOG+" := FALSE;            END_IF;        ELSE
            #"JOG+" := FALSE;        END_IF;
        //下限        IF #H_Collection.ButtonAndStatus."Button_JOG-" AND #In_Mode.ManualMode THEN
            #Velocity := #H_Collection.ButtonAndStatus.In_Value_JogVel;            IF #In_Axis.ActualPosition > #In_Axis.PositionLimits_SW.MinPosition THEN
                #"JOG-" := #H_Collection.ButtonAndStatus."Button_JOG-";            ELSE
                #"JOG-" := FALSE;            END_IF;        ELSE
            #"JOG-" := FALSE;        END_IF;    END_IF;

    //按鈕防錯    IF #H_Collection.ButtonAndStatus."Button_JOG+" AND #H_Collection.ButtonAndStatus."Button_JOG-" THEN
        #H_Collection.ButtonAndStatus."Button_JOG+" := FALSE;        #H_Collection.ButtonAndStatus."Button_JOG-" := FALSE;    END_IF;END_REGIONREGION 回原點
    //1.模式0：絕對式直接回零，把當前位置直接設置為0.0，重啟后恢復當前位置值
    //2.模式1：相對式直接回零：把當前位置值+Position值作為原點
    //3.模式2：被動回原點:按照工藝組態回原點，回原點后把當前位置設置為Position值
    //4.模式3：主動回原點:按照工藝組態回原點，回原點后把當前位置設置為Position值
    //5.模式7：絕對編碼器值回原點:將當前位置設置為Position值，計算出絕對偏移值并保存:例：當伺服處于機械零點時，此時歸位，伺服會把當前值設置為Position值(校零)
    //6.選擇絕對值式伺服電機無原點開關時，回原點模式選擇7。
    //7.選擇增量式伺服電機有原點開關時，回原點模式選擇3。END_REGIONREGION 手動移動到位    IF #MannualStart AND #Enable.Status AND NOT #Pluse[0] THEN
        IF #H_Collection.ButtonAndStatus.In_MoveNumber_Mannual < 0 THEN
            #H_Collection.ButtonAndStatus.In_MoveNumber_Mannual := 0;        END_IF;
        IF #H_Collection.ButtonAndStatus.In_MoveNumber_Mannual > 18 THEN
            #H_Collection.ButtonAndStatus.In_MoveNumber_Mannual := 18;        END_IF;        #Absolute_Pos_OK := FALSE;        #Velocity := #H_Collection.ButtonAndStatus.In_Value_AbsVel;        #AbsPos := #H_Collection.ButtonAndStatus.In_Value_AbsPosition[#H_Collection.ButtonAndStatus.In_MoveNumber_Mannual];        #MC_MoveAbsolute_Excute := #MannualStart;    END_IF;    #Pluse[0] := #MannualStart;
    IF NOT #MannualStart AND #Pluse[1] THEN
        #MC_MoveAbsolute_Excute := FALSE;    END_IF;    #Pluse[1] := #MannualStart;
END_REGIONREGION 自動移動到位    IF #AutoStart AND #Enable.Status AND NOT #Pluse[2] THEN
        IF #InOut_MoveNumber_Auto < 0 THEN
            #InOut_MoveNumber_Auto := 0;        END_IF;
        IF #InOut_MoveNumber_Auto > 18 THEN
            #InOut_MoveNumber_Auto := 18;        END_IF;        #Absolute_Pos_OK := FALSE;        #Velocity := #H_Collection.ButtonAndStatus.In_Value_AbsVel;        #AbsPos := #H_Collection.ButtonAndStatus.In_Value_AbsPosition[#InOut_MoveNumber_Auto];        #MC_MoveAbsolute_Excute := #InOut_MoveAuto;    END_IF;    #Pluse[2] := #AutoStart;
    IF NOT #AutoStart AND #Pluse[3] THEN
        #MC_MoveAbsolute_Excute := FALSE;    END_IF;    #Pluse[3] := #MannualStart;
END_REGIONREGION 運行中
    #Running := #Absolute.Busy OR #Home.Busy OR #JOG.Busy;
END_REGIONREGION 絕對定位到位    #Timer1(IN:= ABS_REAL(#In_Axis.ActualPosition-#AbsPos)<10 AND (NOT #Absolute_Pos_OK) AND (NOT #Absolute.Busy),            PT:=T#500MS);    IF #Timer1.Q THEN
        #Absolute_Pos_OK := TRUE;    ELSIF #Running THEN
        #Absolute_Pos_OK := FALSE;    END_IF;
END_REGIONREGION 初始化
    //初始化    IF #In_Mode.ManualMode AND NOT #Pluse[4] THEN
        #InOut_MoveAuto := FALSE;        #Absolute_Pos_OK := FALSE;    END_IF;    #Pluse[4] := #In_Mode.ManualMode;END_REGIONREGION 示教模式

    //處理示教點信號    IF #H_Collection.ButtonAndStatus.In_TeachNumber < 0 THEN
        #H_Collection.ButtonAndStatus.In_TeachNumber := 0;    ELSIF
        #H_Collection.ButtonAndStatus.In_TeachNumber > 18 THEN
        #H_Collection.ButtonAndStatus.In_TeachNumber := 18;    END_IF;
    //開始示教    IF #In_Mode.ManualMode AND NOT #Running AND
        #Enable.Status AND #H_Collection.ButtonAndStatus.Button_Teach AND (NOT #Pluse[5])    THEN
        #H_Collection.ButtonAndStatus.In_Value_AbsPosition[#H_Collection.ButtonAndStatus.In_TeachNumber] := #In_Axis.ActualPosition;    END_IF;    #Pluse[5] := #H_Collection.ButtonAndStatus.Button_Teach;
END_REGIONREGION 軸控制
    // Statement section REGION
    //**************************軸使能****************************    #MC_Power_Instance(Axis := #In_Axis,                       Enable := #In_Enable,                       StartMode := #In_MC_Power_StartMode,                       StopMode := #In_MC_Power_StopMode,                       Status => #Enable.Status,                       Busy => #Enable.Busy,                       Error => #Enable.Error,                       ErrorID => #Enable.ErrorID,                       ErrorInfo => #Enable.ErrorInfo);

    //***************************軸復位****************************    #MC_Reset_Instance(Axis := #In_Axis,                       Execute := #In_Mode.Reset,                       Restart := #In_MC_Reset_Restart,                       Done => #Reset.Done,                       Busy => #Reset.Busy,                       Error => #Reset.Error,                       ErrorID => #Reset.ErrorID,                       ErrorInfo => #Reset.ErrorInfo);

    //*****************************軸原點**************************    #MC_Home_Instance(Axis := #In_Axis,                      Execute := #JogHome,                      Position := #In_MC_Home_Position,                      Mode := #In_MC_Home_Mode,                      Done => #Home.Done,                      Busy =>#Home.Busy,                      CommandAborted => #Home.CommandAborted,                      Error => #Home.Error,                      ErrorID => #Home.ErrorID,                      ErrorInfo => #Home.ErrorInfo,                      ReferenceMarkPosition => #Home.ReferenceMarkPosition);



    //*****************************軸JOG*******************************    #MC_MoveJog_Instance(Axis := #In_Axis,                         JogForward := #"JOG+",                         JogBackward := #"JOG-",                         Velocity := #Velocity,                         PositionControlled := #In_MC_MoveJog_PositionControlled,                         InVelocity => #JOG.inVelocity,                         Busy => #JOG.Busy,                         CommandAborted => #JOG.CommandAborted,                         Error => #JOG.Error,                         ErrorID => #JOG.ErrorID,                         ErrorInfo => #JOG.ErrorInfo);

    //***************************軸絕對定位***************************    #MC_MoveAbsolute_Instance(Axis := #In_Axis,                              Execute := #MC_MoveAbsolute_Excute,                              Position :=#AbsPos,                              Velocity := #Velocity,                              Direction := #In_MC_MoveAbsolute_Direction,                              Done => #Absolute.Done,                              Busy =>#Absolute.Busy,                              CommandAborted => #Absolute.CommandAborted,                              Error => #Absolute.Error,                              ErrorID => #Absolute.ErrorID,                              ErrorInfo => #Absolute.ErrorInfo);

    //***************************暫停軸***********************************    #Auto_TRIAG(CLK:=#In_Mode.AutoMode);
    #Mannual_TRIG(CLK:=#In_Mode.ManualMode);
    #MC_Halt_Instance(Axis := #In_Axis,                      Execute := (#In_Enable OR #Auto_TRIAG.Q OR #Mannual_TRIG.Q),                      Done => #Halt.Done,                      Busy => #Halt.Busy,                      CommandAborted => #Halt.CommandAborted,                      Error => #Halt.Error,                      ErrorID => #Halt.ErrorID,                      ErrorInfo => #Halt.ErrorInfo);
END_REGION//*****************************反饋輸出*******************************REGION 輸出    #Out_ActualVelocity := #In_Axis.ActualVelocity;    #Out_ActualPosition := #In_Axis.ActualPosition;    #Out_Running := #Running;    #Out_Abs_PosOK := #Absolute_Pos_OK;    #Out_Enabled := #Enable.Status;    #Out_Home := #Home.Done;END_REGION//**********************************報警**************************#Alarm := #In_Alarm OR #Enable.Error OR #Reset.Error OR #JOG.Error OR #Absolute.Error OR #Halt.Error;IF #Alarm THEN
    #Out_Alarm := TRUE;ELSIF NOT #Alarm AND #In_Mode.Reset THEN
    #Out_Alarm := FALSE;END_IF;

//**********************************HMI Collection**************************
//輸出#H_Collection.Enable := #Enable;#H_Collection.Reset := #Reset;#H_Collection.Home := #Home;#H_Collection.JOG := #JOG;#H_Collection.Absolute := #Absolute;#H_Collection.Halt := #Halt;#H_Collection.ButtonAndStatus.Out_ActualVelocity := #In_Axis.ActualVelocity;#H_Collection.ButtonAndStatus.Out_ActualPosition := #In_Axis.ActualPosition;

對于MC_Home的Mode接口的解釋:

0：絕對式直接歸位：新的軸位置為參數“Position”位置的值。例：假如當前位置為20.00，此時回原點把當前的位置設置成原點，位置為0.00。但是此時斷電在重啟，當前位置又恢復為20.00.
1：相對式直接歸位：新的軸位置等于當前軸位置 + 參數“Position”位置的值。例：假如當前位置為20.00，此時回原點，為20.00+0.0（Position的參數）=20.00。
2：被動回原點：將根據軸組態進行回原點?；卦c后，將新的軸位置設置為參數“Position”的值.
3：主動回原點: 按照軸組態進行回原點操作。回原點后，將新的軸位置設置為參數“Position”的值。
7: 絕對編碼器調節（絕對）: 將當前的軸位置設置為參數“Position”的值。計算出的絕對值偏移值保持性地保存在 CPU 內。 (<軸名稱>.StatusSensor.AbsEncoderOffset)例：當伺服處在機械零點位置時，此時歸位，伺服會把當前位置設置為0（Position的參數）。
注意：選擇絕對值式伺服電機無原點開關時，回原點模式選擇7;選擇增量式伺服電機有原點開關時，回原點模式選擇3。

關于工藝對象（TO）

當基本定位控制方案時由S7-1200/S7-1500 PLC通過PROFINET通信連接S120/V90 PN 驅動實現定位功能時，位置控制器可以在PLC中也可以在驅動器中，他們分別對應于PLC的工藝對象（TO）及驅動中的基本定位功能（EPOS）。

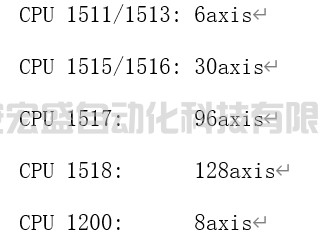

PLC的工藝對象（TO）:此種定位控制時將位置閉環放在PLC中執行，此種方式回占用PLC資源，因此根據型號不同，PLC最大帶軸數量也有很大差別。如下圖：。不過使用S7-1500/1500T PLC通過工藝對象（TO）方式控制V90的優點是除了可以實現單軸基本定位功能外，還可以實現齒輪同步，凸輪同步等高級位置控制功能。注意：由于S7-1500及V90 PN支持PROFINET IRT通信，使用工藝對象（TO）的方式可以實現高動態，高精度的位置控制。
驅動中的基本定位功能（EPOS）:V90 PN驅動器內部集成了基本定位控制器（EPOS）,激活后可以通過EPOS功能是想單軸的點動、回零、程序步、相對定位及絕對定位等操作。此時，位置閉環由驅動器本身完成，PLC只需通過報文發送啟動命令、定位速度、目標位置等信息至驅動器即可。此種控制方式優點在于，基本定位功能不會占用PLC資源，PLC控制的軸的最大數量主要受PLC本身所能連接的PROFINENT站點數量的限制，缺點在于只能實現單軸的定位。在博圖中推薦使用驅動庫中基于111報文的功能塊FB284控制V90 PN實現基本定位控制。

關于絕對值編碼器的校準

通過工藝對象的方式控制V90 PN，但是絕對值編碼器無法校準，V90 PN的ABS功能怎么找不到，還有調試軟件中的絕對值編碼器校準怎么也是灰的。這是因為通過工藝對象的方式所使用的V90控制模式是速度模式，是沒有激活位置控制器的，所以驅動端的絕對值編碼器校準是不起作用的。如果箱給絕對值編碼器進行校準，那么需要在PLC側去執行，這里要用到的就是MC_HOME塊，在MODE管腳要選6或7（結合平時的項目調試，選7適用）。
