從 WinCC V7.5 開始，可以通過結構變量創建面板實例，無需在面板實例中逐一關聯結構變量中的結構變量元素。
創建結構類型和結構變量。

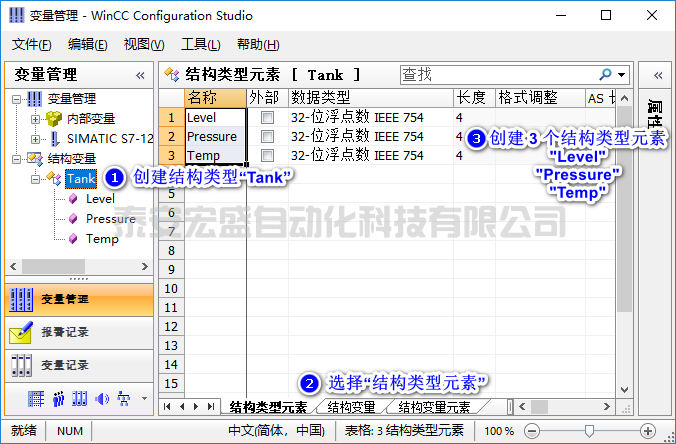

在變量管理器中創建結構類型，并為結構類型創建結構類型元素，如圖 1 。
圖 1

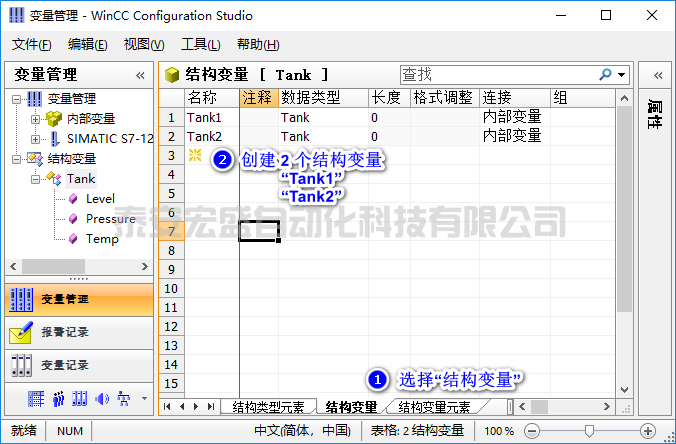

然后創建結構變量，如圖 2 。
圖 2
創建并編輯面板類型。

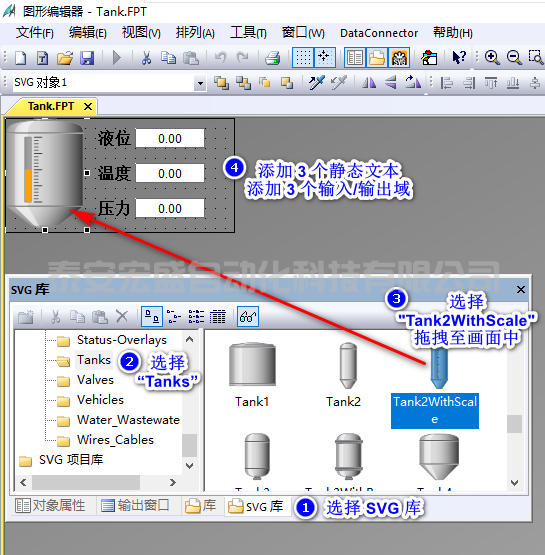

在畫面編輯器中點擊文件菜單選擇“新建面板類型”，并保存為“Tank.FPT”。設置尺寸為 230*115 。打開SVG 庫，找到 V2.0 中的“Tanks”，添加“Tank2WithScale”到面板類型中。然后添加 3 個靜態文本編輯好顯示文本。添加 3 個輸入/輸出域，命名為“輸入/輸出域1”、“輸入/輸出域2”、“輸入/輸出域3”，無需關聯變量。如圖 3 。
圖 3

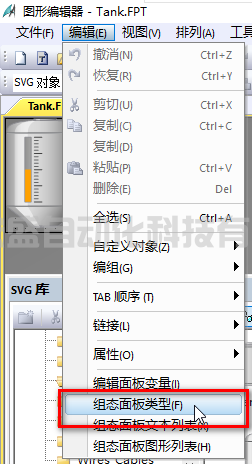

在畫面編輯器中點擊編輯菜單選擇“組態面板類型”，如圖 4 。
圖 4

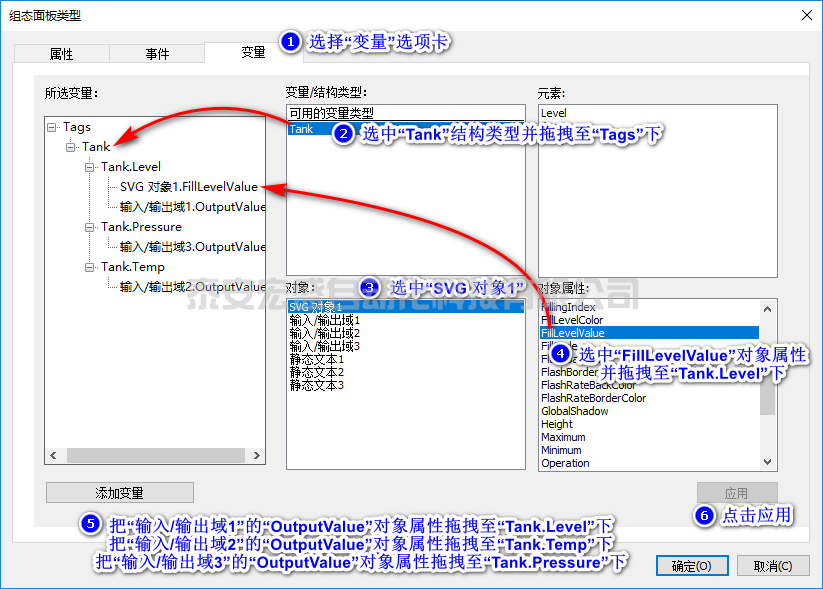

在組態面板類型對話框中選擇“變量”選項卡。將結構類型“Tank”拖拽至左側的“Tags”下。然后分別把 SVG 對象1 的“FillLevelValue”對象屬性拖拽至“Tank.Level”下。把“輸入/輸出域1”的“OutputValue”對象屬性拖拽至“Tank.Level”下； 把“輸入/輸出域2”的“OutputValue”對象屬性拖拽至“Tank.Temp”下； 把“輸入/輸出域3”的“OutputValue”對象屬性拖拽至“Tank.Pressure”下，如圖 5 。
圖 5

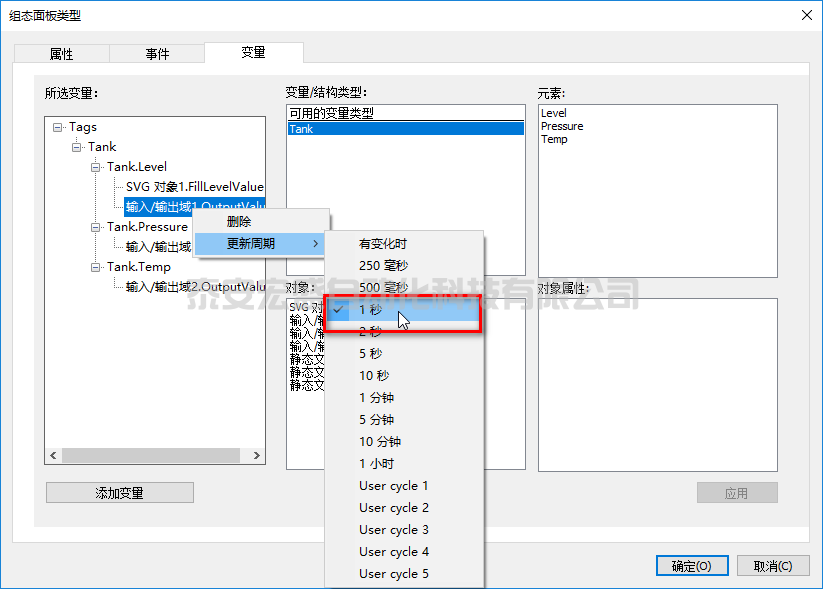

選擇更新周期?？梢杂益I單擊每一個關聯了結構變量元素的對象屬性設置更新周期。（建議選擇統一更新周期如： 1 秒）如圖 6 。
圖 6
組態完成后保存該面板類型。
通過結構變量創建面板實例

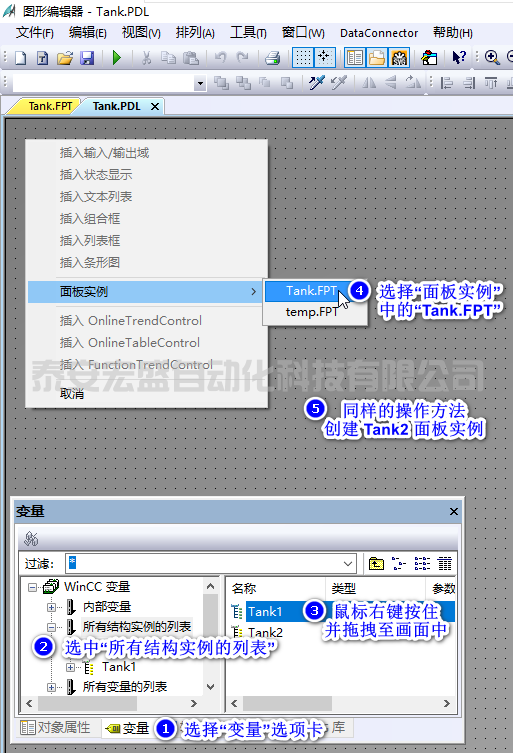

在屬性窗口中選擇“變量”選項卡，并選擇“所有結構實例的列表”。在右側結構變量列表中，通過鼠標右鍵選擇“Tank1”后拖拽至畫面中，在彈出菜單中選擇“面板實例 > Tank.FPT”。用同樣方法創建Tank2 面板實例，如圖 7 。
圖 7

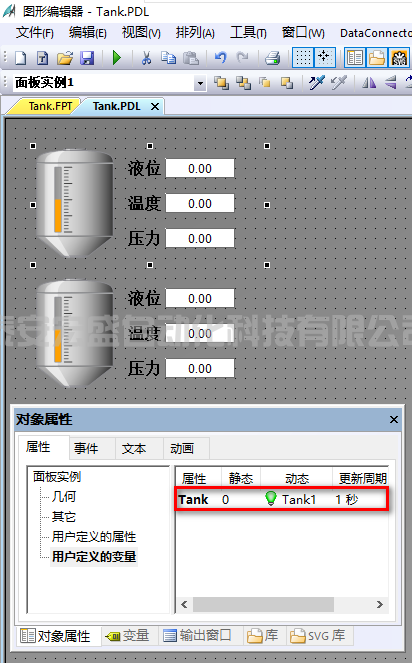

創建完成后，可在面板實例屬性中看到面板實例已經關聯到結構變量。無需再逐一關聯結構變量元素，如圖 8 。
圖 8
最終運行效果如圖 9 。
圖 9
