DT-C生成圖紙

1. 點擊DT-C 網站鏈接，進入“西門子中國網站”界面，在“產品目錄”下選擇“驅動技術”>“選購及工程組態工具”>“ DT Configurator 選型工具”,在“DT Configurator 選型工具”界面點擊“組態工具”>點擊“開始”，進入DT Configurator 選型工具組態界面。

圖2-1 DT-C選型工具界面

2. 在“DT Configurator 選型工具組態”界面，在“查找”直接輸入產品訂貨號即可，這里以G120X 6SL3220-1YE48-0UB0為列給大家示范，輸入訂貨號點擊“搜索”，進入產品“組態界面”。

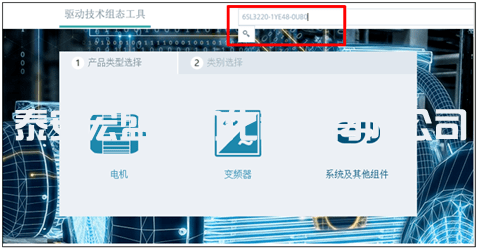

圖2-2 輸入產品訂貨號

3.在產品“組態界面”會顯示“組態完成”，而且會顯示產品的一些技術參數，可以供用戶參考。點擊“文檔”，進入“文檔和報告”界面。

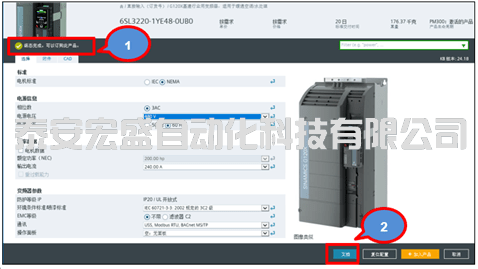

圖2-3 進入“文檔和報告”

4.在“文檔和報告”界面，選擇所需的文檔類型，為了示范，這里勾選所有文檔類型，然后點擊“開始生成”，進入文檔生成界面。

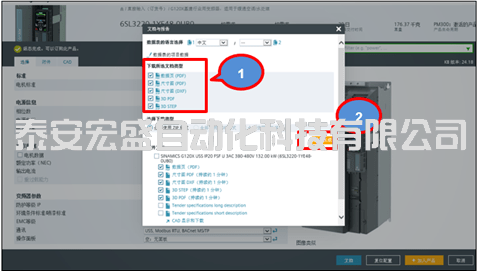

圖2-4 生成文件

5. 在文檔生成界面，我們可以看到文檔生成進度，生成完畢，點擊下載，即可把生成文檔下載到本地。

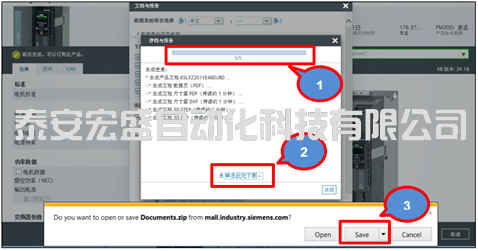

圖2-5 保存到本地

6. 在本地下載文件里，PDF格式尺寸圖可以直接打開查看數據。DXF格式可以使用AUTO CAD軟件打開查看或編輯。

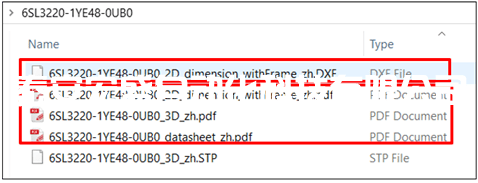

圖2-6 本地文件

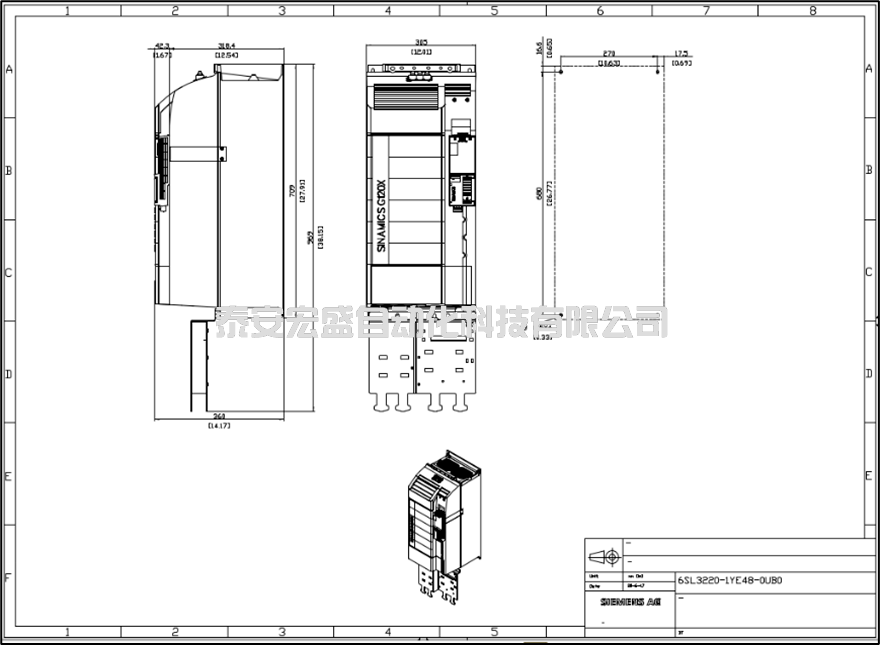

圖2-7 PDF尺寸圖

注意：

• DT-C 網頁版組態工具，不需要賬號即可使用。
• 本文以G120X為例示范其尺寸圖的生產方法，其他SINAMICS G系列變頻器產品的尺寸圖生成方法與示例相同。
