概述

當Startdrive項目中的控制單元固件版本比設備實際固件版本低時，需要先將項目中的控制單元版本進行升級，才能將項目下載至控制單元中，如圖1 所示。

圖1 項目中控制單元固件版本與實物不一致

為保證項目升級成功進行，請下載最新版本的Startdrive 調試軟件。

SINAMICS Startdrive V18 SP2下載地址為（或點擊文末“ 閱讀原文”獲?。?/p>

https://support.industry.siemens.com/cs/af/en/view/109807137

下面以G120 CU250S-2 PN為例，介紹將G120 CU250S-2 PN V4.7的項目文件，下載到控制單元CU250S-2 PN V4.7.13版本中的操作。

2. 離線升級

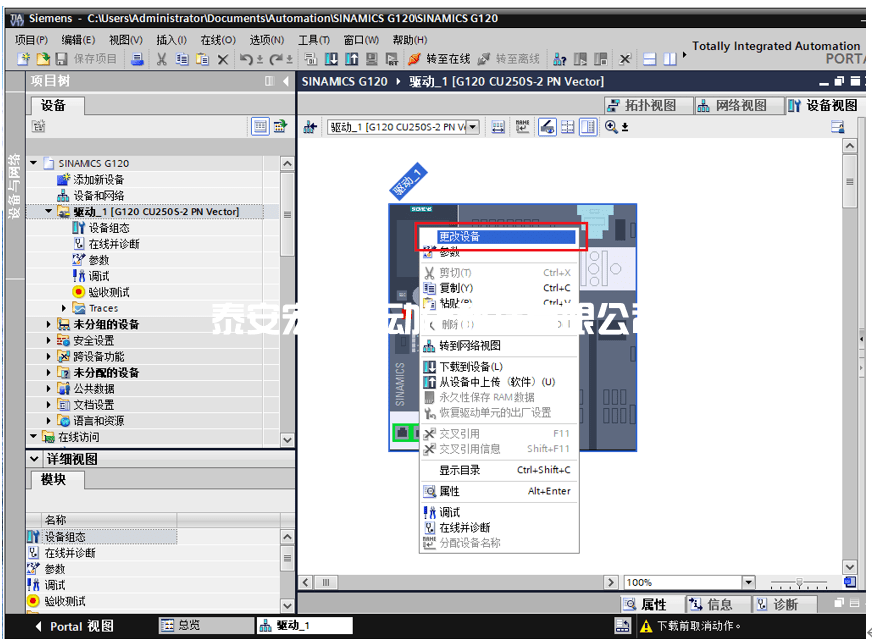

使用Startdrive打開原有的 G120 項目文件，在“設備視圖”中右鍵點擊控制單元，選擇“更改設備”，如圖2所示。

圖2 選擇需要升級的設備

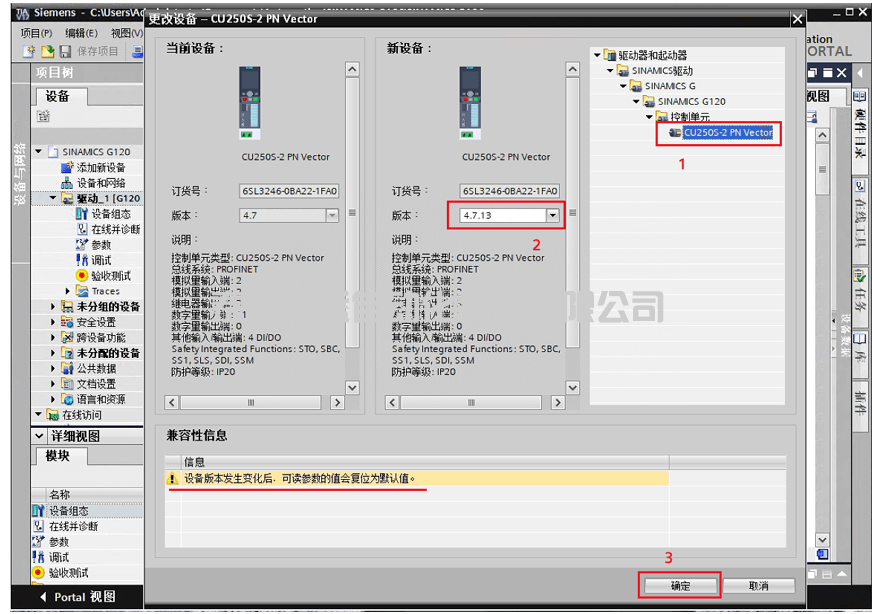

從彈出的窗口中選擇：

1. 更改后的控制單元

2. 控制單元需要升級到的版本

3. 點擊“確定”，完成項目中控制單元版本的升級。

如圖3 所示。

注意：設備版本發生變化后，可讀參數的值會復位為默認值。

圖3 完成項目中控制單元版本的升級

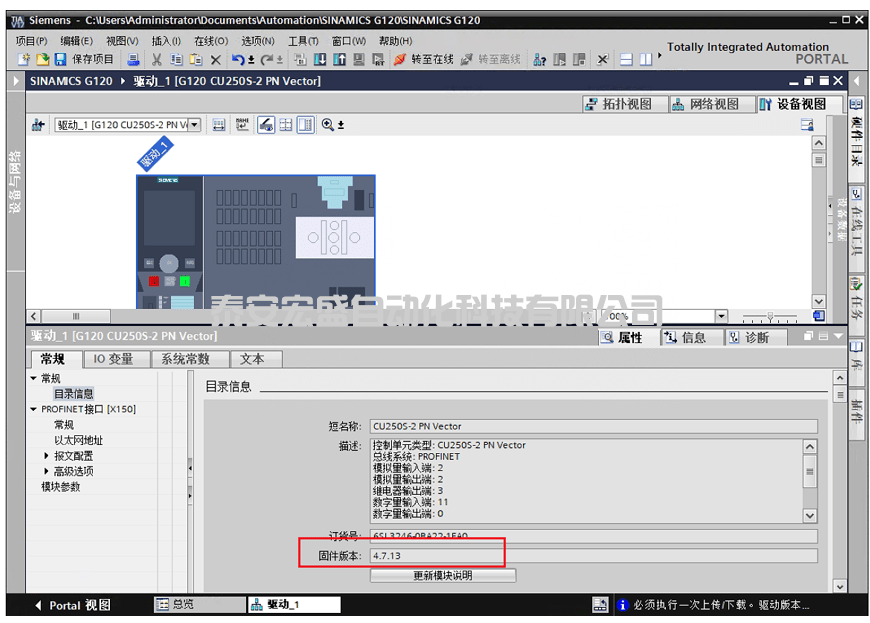

項目升級完成后，在“設備視圖”下點擊控制單元?！俺Ｒ?guī)”-> “目錄信息”頁面查看控制單元的固件版本，用來確定是否已經升級成功，如圖4所示。

圖4 檢查升級完成以后的項目中控制單元的固件版本

3. 在線下載項目

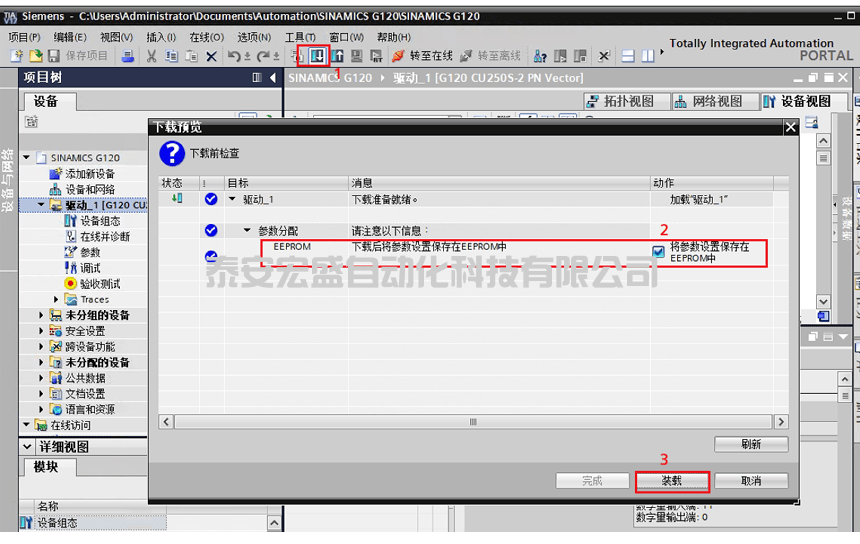

使用Startdrive 連接G120 變頻器：

1. 點擊按鈕“下載到設備”；

2. 選中“將參數設置保存在EEPROM中”；

3. 點擊“裝載”，完成新項目的下載。如圖5 所示。

圖5 下載新項目至G120 變頻器
