1.雙擊“項目樹”-“PLC_1”-“PLC變量”-“默認變量表”，在“默認變量表”中創建一個字節，如下圖所示。

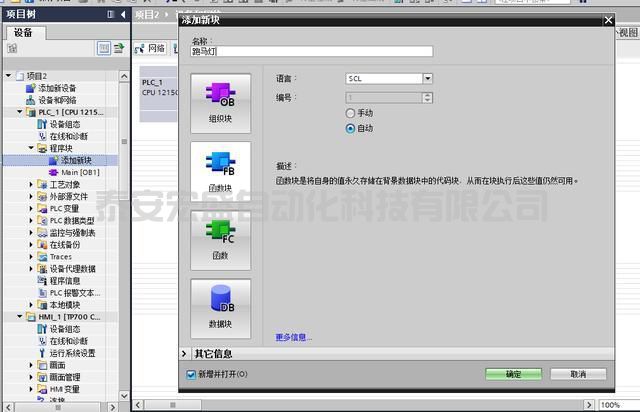

2.雙擊“項目樹”-“PLC_1”-“程序塊”下的“添加新塊”，彈出添加新塊對話框，在對話框中選擇FB函數，修改名稱，并將語言修改為SCL，單擊“確定”按鈕，完成程序塊的添加，如下圖所示。

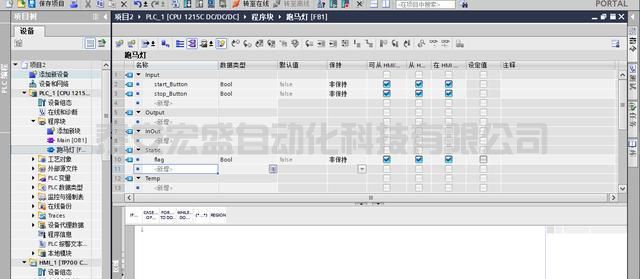

3.在FB函數塊的接口處定義三個變量，分別是啟動按鈕、停止按鈕、啟動標志的三個形參，如下圖所示。

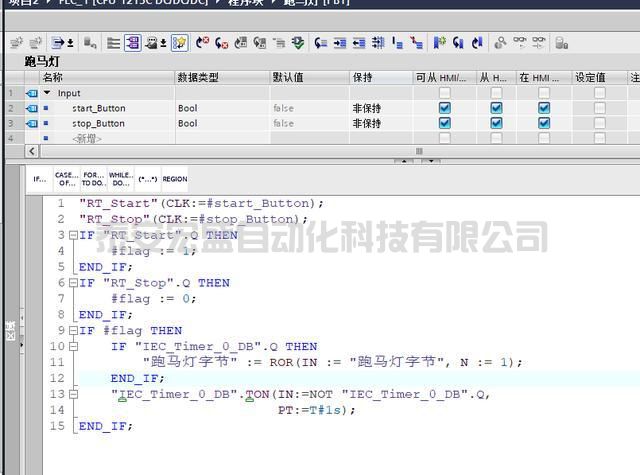

4.編寫如下圖所示的程序。

程序解析：

"RT_Start"(CLK:=#start_Button)；

//上升沿

"RT_Stop"(CLK:=#stop_Button);

//上升沿

IF "RT_Start".Q THEN

//判斷啟動按鈕是否按下

#flag := 1;

//啟動按鈕按下，置位標志

END_IF;

IF "RT_Stop".Q THEN

//判斷停止按鈕是否按下

#flag := 0;

//停止按鈕按下，復位標志

END_IF;

IF #flag THEN

//判斷標志是否為TRUE

IF "IEC_Timer_0_DB".Q THEN

//判斷接通延時定時器是否有輸出

"跑馬燈字節" := ROR(IN := "跑馬燈字節", N := 1);

//標志為TRUE，且接通延時定時器有輸出，跑馬燈字節循環右移，每次一個位
