STEP 7-MicroWin SMART 軟件在使用運動向?qū)нM(jìn)行配置時，需要在運動控制向?qū)У慕M態界面，首先定義電機速度、點動速度、點動增量等參數。

圖1. 運動控制回路向?qū)?shù)設置界面

當程序運行后，運動控制功能的參數可以通過軟件狀態圖表在線修改或者通過上位機、觸摸屏等外部設備修改，來實現運動控制參數的修改。

通過外部修改電機速度、點動速度、點動增量等參數

使用運動控制向?qū)нM(jìn)行配置時，在組態界面最后會進行存儲器分配，見圖 2。此處分配的 V 區地址防止沖突調用，本例中起始地址選擇 VB0。

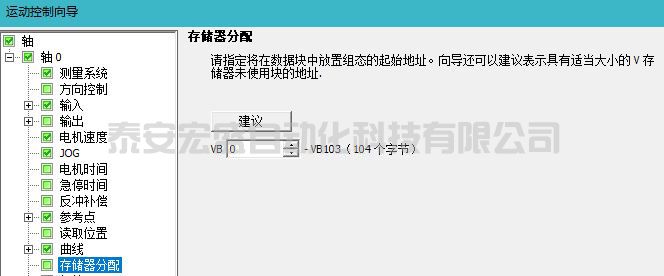

圖2. 運動控制向?qū)Т鎯ζ鞣峙?/p>

查詢 PLC 的數據塊 AXISx_DATA，見圖 3。如用戶希望能夠在觸摸屏上修改電機最大速度，在數據塊中找到相應的地址VD50，修改地址內的數值。

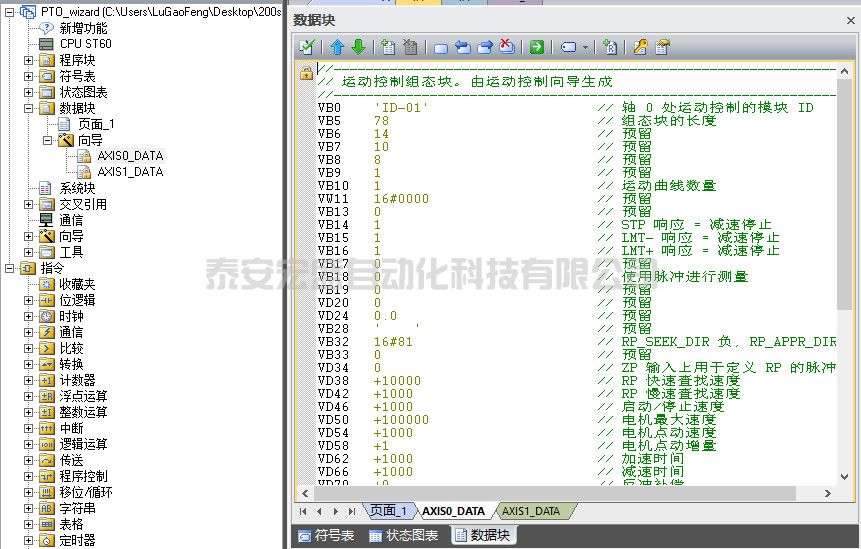

圖3. 運動控制數據塊

修改完數值后需要調用AXISx_CFG指令，重新加載組態，見圖 4。

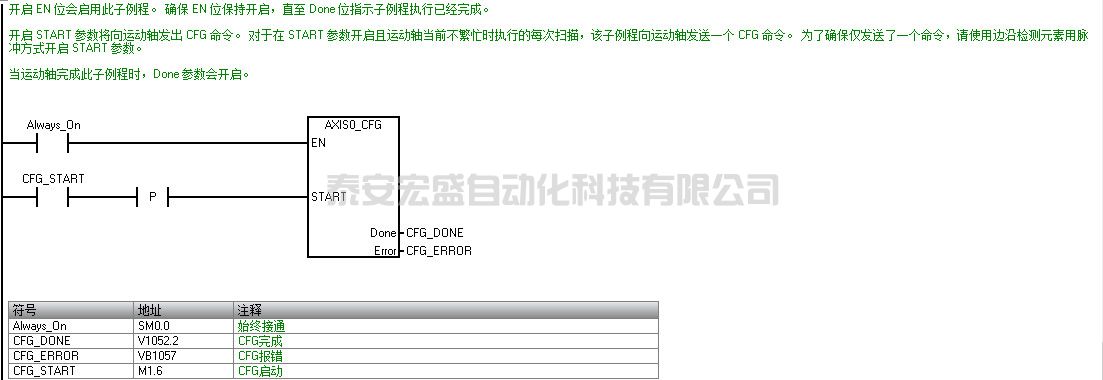

圖4. CFG指令
