S7-1500產品入門新手跟我做第一個項目_調試PLC

作者:小編 時間:2023-01-31 20:03:19 點擊:次

調試PLC

此項目中的IO功能如下表所示:

變量名稱變量地址
Motor_StartI0.0
Motor_StopI0.1
MotorQ0.0

(1)將PLC的模式開關設置為RUN,如下所示。

(2)按下連接在輸入點I0.0上的按鈕,即可看到輸出點Q0.0點亮了。

(3)按下連接在輸入點I0.1上的按鈕,即可看到輸出點Q0.0熄滅了。

至此,表明我們的程序和PLC運行一切正常。


監控變量狀態

利用監控表可以實現監控變量的功能,具體可以通過如下步驟實現:

----(1)軟件中點擊“監控與強制表”->“添加新監控表”

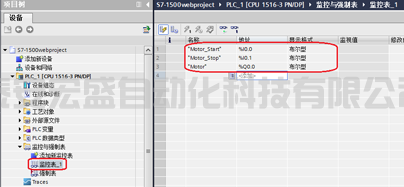

----(2)在新建的監控表中輸入我們想監控的變量,如下所示:

小提示:輸入變量時,直接在地址中輸入I0.0等即可。

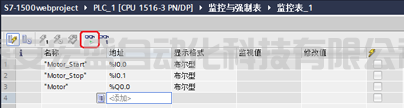

----(3)接下來點擊監控按鈕,具體如下所示:

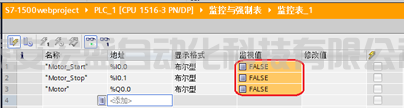

----(4)正常監控后就可以在監視值中看到相應的數值:(以下是啟動按鈕未按下時的狀態)

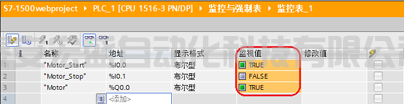

以下是按下啟動按鈕時的狀態

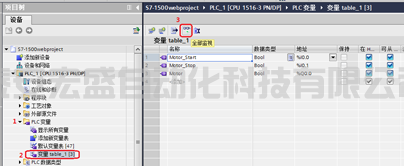

小提示:如果僅僅是想監視變量的狀態,利用變量表也可以實現類似的效果,如下所示:

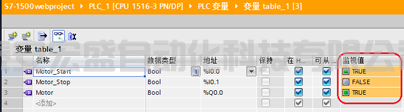

在線監控后如下所示:


監控程序狀態

通過監控程序的運行狀態,可以幫助我們進一步判斷程序的執行情況。

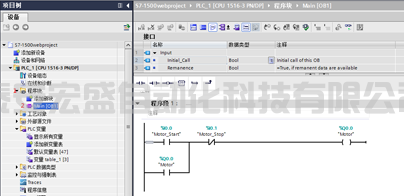

----(1)先打開我們編寫好的程序,如下所示:

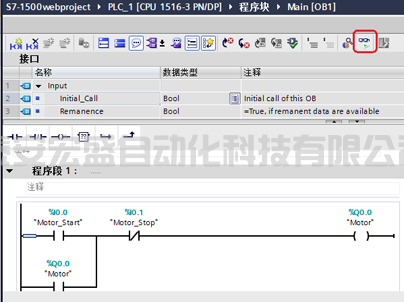

----(2)點擊軟件上部的監控按鈕,具體如下所示:

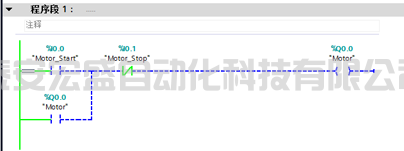

----(3)當啟動按鈕I0.0 未按下時,程序顯示如下:

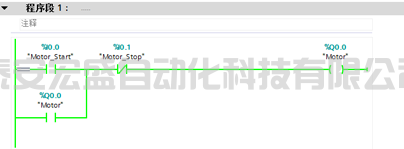

----(4)啟動按鈕I0.0按下時,程序顯示如下:

小提示:綠色實線表示能流導通,藍色虛線表示能流未導通。
